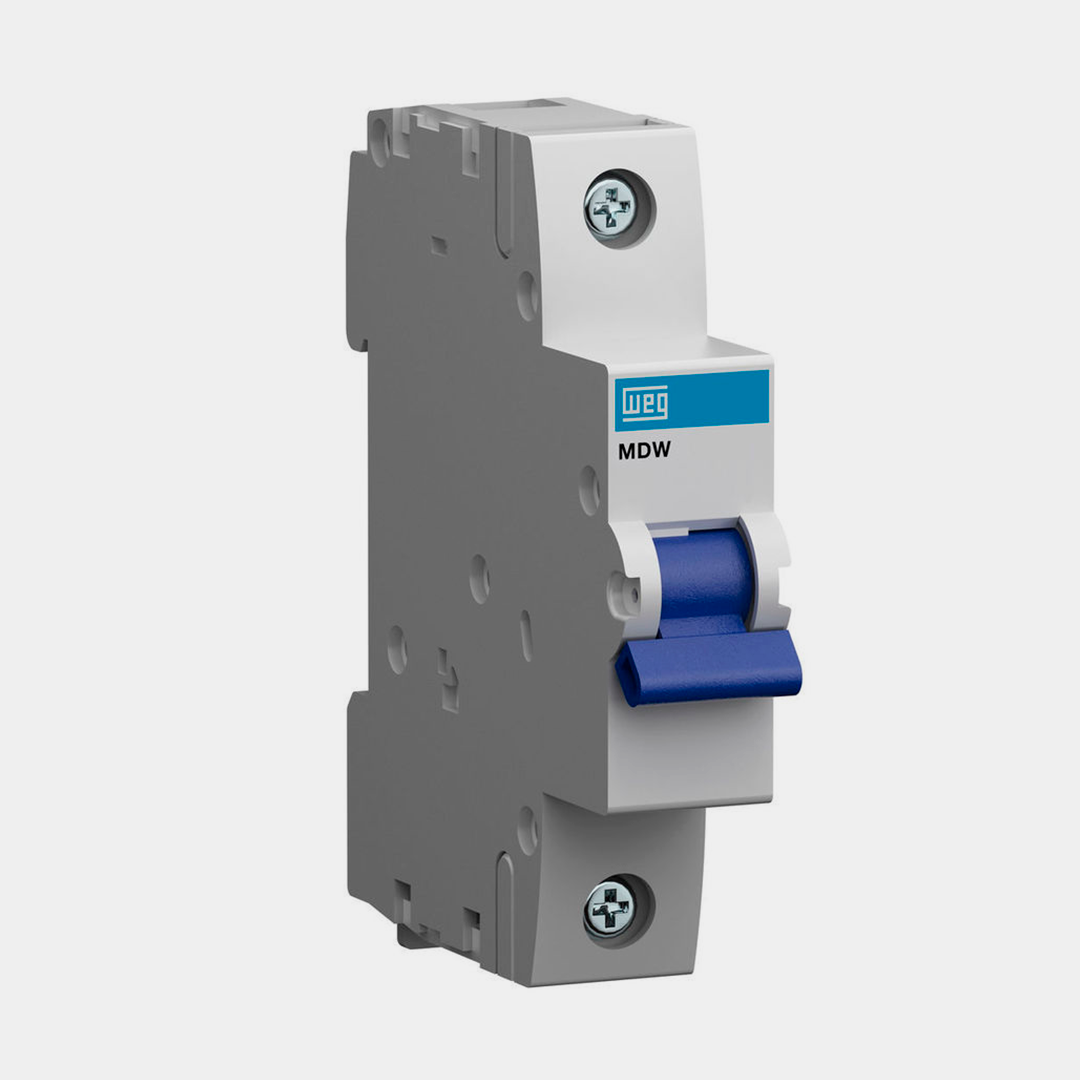

MINI DISJUNTOR TERMOMAGNÉTICO MDWH-C63
A WEG tem uma linha completa de produtos para proteção de circuitos elétricos de baixa e alta potência, desenvolvidos especialmente para proteção de motores, transformadores, geradores e seccionamento de circuitos elétricos.
Desenvolvidos para a proteção de instalações elétricas contra sobrecarga e curto-circuito. Possui correntes de 2 a 155 A (MDW) e 6 a 63 A (MDWH) e se encontram nas versões monopolar, bipolar, tripolar e tetrapolar.
Descrição
Especificação:
– Curva de Disparo: C
– Corrente Nominal: 63A
– Número de Pólos: 1 Pólo
– Tensão de Emprego: 440Vca/250Vcc
– Frequência: 50/60 Hz
Segurança:
Os mini disjuntores MDW e MDWH atendem as curvas características de disparo B e C, conforme a norma NBR NM 60898 e NBR IEC 60947-2.
Flexibilidade:
A linha conta ainda com bloco de contatos auxiliares, barramento de distribuição monopolar, bipolar e tripolar, e trava cadeado como acessório, conforme exigência da norma NR 10. Possui também mecanismo de disparo livre, onde o disparo independe da posição da manopla, e indicação do estado do disjuntor.
Curvas de Disparo:
Curva B
O mini disjuntor de curva B tem como principal característica o disparo instantâneo para correntes entre 3 a 5 vezes a corrente nominal. Sendo assim, são aplicados principalmente na proteção de circuitos com características resistivas ou com grandes distâncias de cabo envolvidas, como lâmpadas incandescentes, chuveiros e aquecedores elétricos.
Curva C
O mini disjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com instalação de cargas indutivas, como lâmpadas fluorescentes, geladeiras e máquinas de lavar, por exemplo.
